Определяем характеристику обрабатываемого материала
В документах на материал характеристики могут указываться в различном виде, например: твёрдость HB, твёрдость HRC, прочность при растяжении и т.д. Найдите соответствие информации в таблице для вашего материала заготовки.
Например: Прочность на растяжение = 450 Н/мм2, HB = 133, HRC = 140
В столбце значений твёрдости приведены базовые значения твёрдости для каждой группы материалов.
Обратите внимание: ваш материал может оказаться твёрже или мягче.

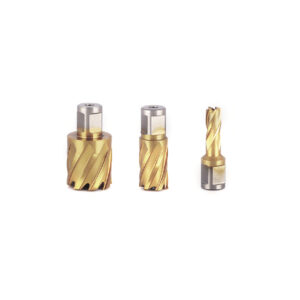

Выберите тип корончатого сверла между HSS и TCT
Для выбора типа корончатого сверла можно руководствоваться простым правилом:
- для металлов и сплавов с пределом прочности < 900 N/mm2 лучше подойдут корончатые сверла HSS;
- для металлов и сплавов с пределом прочности > 900 N/mm2 лучше подойдут корончатые сверла TCT;
При отсутствии документации можно примерно подобрать диапазон характеристик по описанию в первом столбце таблицы.
Твёрдость металлов и сплавов.
| Металл
|
Предел прочности на растяжение Rm, N/mm2 |
Твердость по Виккерсу, HV |
Твердость по Бринеллю, HB |
Твердость по Роквеллу, HRC |
| Мягкая сталь с низким содержанием углерода. Ферритовая сталь с низкой прочностью. | 255 | 80 | 76.0 | |
| 270 | 85 | 80.7 | ||
| 285 | 90 | 85.5 | ||
| 305 | 95 | 90.2 | ||
| 320 | 100 | 95.0 | ||
| 335 | 105 | 99.8 | ||
| 350 | 110 | 105 | ||
| 370 | 115 | 109 | ||
| 385 | 120 | 114 | ||
| 400 | 125 | 119 | ||
| 415 | 130 | 124 | ||
| 430 | 135 | 128 | ||
| 450 | 140 | 133 | ||
| Обычная конструкционная сталь и сталь с низким или средним содержанием углерода (< 0,5% C) | 465 | 145 | 138 | |
| 480 | 150 | 143 | ||
| 495 | 155 | 147 | ||
| 510 | 160 | 152 | ||
| 530 | 165 | 156 | ||
| 545 | 170 | 162 | ||
| Обычная, низколегированная сталь и литейная сталь, отпущенная сталь, углеродистая сталь (> 0,5% C), ферритовая сталь и сталь мартенситного класса, нержавеющая сталь | 560 | 175 | 166 | |
| 575 | 180 | 171 | ||
| 595 | 185 | 176 | ||
| 610 | 190 | 181 | ||
| 625 | 195 | 185 | ||
| 640 | 200 | 190 | ||
| 660 | 205 | 195 | ||
| 675 | 210 | 199 | ||
| 690 | 215 | 204 | ||
| Обычная инструментальная сталь, закаленная отпущенная сталь, сталь мартенситного класса, нержавеющая сталь | 705 | 220 | 209 | |
| 720 | 225 | 214 | ||
| 740 | 230 | 219 | ||
| 755 | 235 | 223 | ||
| 770 | 240 | 228 | 20.3 | |
| 785 | 245 | 233 | 21.3 | |
| 800 | 250 | 238 | 22.2 | |
| 820 | 255 | 242 | 23.1 | |
| 835 | 260 | 247 | 24.0 | |
| 850 | 265 | 252 | 24.8 | |
| 865 | 270 | 257 | 25.6 | |
| 880 | 275 | 261 | 26.4 | |
| 900 | 280 | 266 | 27.1 | |
| Плохо поддающаяся обработке резанием инструментальная сталь, закаленная, высоколегированная сталь, литейная сталь, сталь мартенситного класса, нержавеющая сталь | 915 | 285 | 271 | 27.8 |
| 930 | 290 | 276 | 28.5 | |
| 950 | 295 | 280 | 29.2 | |
| 965 | 300 | 285 | 29.8 | |
| 995 | 310 | 295 | 31.0 | |
| 1030 | 320 | 304 | 32.2 | |
| 1060 | 330 | 314 | 33.3 | |
| 1095 | 340 | 323 | 34.4 | |
| 1125 | 350 | 333 | 35.5 | |
| 1155 | 360 | 342 | 36.6 | |
| 1190 | 370 | 352 | 37.7 | |
| Высокопрочная сталь, плохо поддающаяся обработке резанием закаленная сталь групп 3 – 6, сталь мартенситного класса, нержавеющая сталь | 1220 | 380 | 361 | 38.8 |
| 1255 | 390 | 371 | 39,8 | |
| 1290 | 400 | 380 | 40.8 | |
| 1320 | 410 | 390 | 41.8 | |
| 1350 | 420 | 399 | 42.7 | |
| 1385 | 430 | 409 | 43.6 | |
| 1420 | 440 | 418 | 44.5 | |
| 1455 | 450 | 428 | 45.3 | |
| 1485 | 460 | 437 | 46.1 | |
| 1520 | 470 | 447 | 46.9 | |
| 1555 | 480 | (456) | 47.7 | |
| 1595 | 490 | (466) | 48.4 | |
| 1630 | 500 | (475) | 49.1 | |
| 1665 | 510 | (485) | 49.8 | |
| 1700 | 520 | (494) | 50.5 | |
| 1740 | 530 | (504) | 51.1 | |
| 1775 | 540 | (513) | 51.7 | |
| 1810 | 550 | (523) | 52.3 | |
| 1845 | 560 | (532) | 53.0 | |
| 1880 | 570 | (542) | 53.6 | |
| 1920 | 580 | (551) | 54.1 | |
| 1955 | 590 | (561) | 54.7 | |
| 1995 | 600 | (570) | 55.2 | |
| 2030 | 610 | (580) | 55.7 | |
| 2070 | 620 | (589) | 56.3 | |
| 2105 | 630 | (599) | 56.8 | |
| 2145 | 640 | (608) | 57.3 | |
| 2180 | 650 | (618) | 57.8 |
